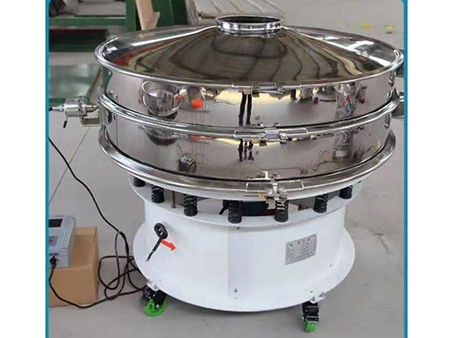

VBC超声波振动筛

VBC超声波振动筛产品说明

    倍力特根据多年精细分级的经验，在借鉴吸收同行技术的基础上，研制出拥有独立知识产权的VBC超声波振动筛分机。筛机采用智能振动超声控制器，改变了单一频率带来不适应性和不可调性，真正实现超声波与振动筛的有机结合，性能上达到和超过同类产品的水平。解决强吸附性、易团聚、高静电、高精细、高密度、轻比重等筛分难题，具有优越的性能！在超声波振动筛的性能上实现大的突破。筛分精度可提高很多，产量可提高1-10倍；真正满足500目以上工业化生产需要。

VBC超声波振动筛的产品优势和特点：

   ☆ 在达到高精度、高网目筛分的同时，控制较窄的粒度范围。

   ☆ 可单层与多层使用，一套智能超声波发生器同时使用三个换能器。

   ☆ 筛网自洁功能：大于500目筛分，无网孔堵塞，无筛分效率衰减。

   ☆ 真正解决强吸附性、易团聚、高静电、高精细、高密度、轻比重等筛分难题。

   ☆ 保证所处理物料的特性不变。

   ☆ 筛分精度可提高很多，产量可提高1-10倍。

VBC超声波振动筛的行业应用：

    应用范围：400目、500目、600目筛分碳化硅、合金粉末、钼粉、不锈钢粉、钨粉、镍粉、钴粉、粉末涂料、石英粉、丁米酮粉、麦芽粉、病毒唑、咖啡粉、电磁粉、负极材料、激光粉。

  结构：

　　超声波谐振电源： 38KHz高频大功率超声波谐振电源。内置微电脑芯片，可根据超声波的不同状态进行全程数字频率自动跟踪，无需人工调整，操作简单方便。长时间工作振荡器发热量低，工作状态稳定。

　　1 高频连接线：超声波振荡器与超声波谐振电源之间采用电缆连接。

　　2 连接器：航空连接插件。

　　3 振荡器：高性能超声波转换器件。

　　4 超声波网架：由外网架与共振环组成。

　　5 筛网：适用于10目~635目。

基本工作原理：

　　超声波筛分系统由超声波谐振电源、振荡器、共振环组成。超声波谐振电源产生的高频电振荡由振荡器转换成高频正弦形式的纵向振荡波，这些振荡波传到共振环上使共振环产生共振，然后由共振环将振动均匀传输至筛面。筛网上的物料在做低频三次元振动的同时，叠加上超声波振动，既可防止网孔堵塞，又可提高筛分产量和质量。

一般技术数据：

超声波谐振电源：

　　1 电源输入：交流220V±10%   50~60Hz

　　2 整机电流： ≤0.6A

　　3 高频电流： ≤0.5a

　　4 工作频率： 38KHz

　　5 工作模式：连续、 脉冲

　　6 环境温度： -10~40℃

使用说明：

　　1超声波控制仪与旋振筛分别供电，旋振筛为三相供电，超声波电源为单相供电，二者均需可靠接地。

　　2 超声波谐振电源后面板接线盒中有红色（正极）和黑色（负极）两个接线柱，请分别把超声波连接电缆的红色与蓝色线与之连接，并检查连接可靠。连接电缆的航空插头端与振荡器连接，并保证密封固定牢固。

　　3 接好超声波谐振电源电源及超声波连接电缆线，检查无误后打开超声波电源开关。随着一声“滴”的声响，超声波谐振电源起动，显示窗口显示“P0”，并进入自检状态。几秒钟后显示窗口显示工作电流，频率自动搜索，30秒后超声波谐振电源进入正常工作状态。用手触筛网，筛网振感明显。

　　4  超声波谐振电源共有2种工作状态：连续工作状态（左边窗口显示：Cn，n为1~9数字）和脉冲工作状态（左边窗口显示：Hn，n为1~2数字），正常为连续工作状态。在连续工作状态下，按方式键，进入脉冲工作状态。在脉冲状态下按方式键，返回连续工作状态。在连续工作状态下按显示键，显示电源的中心频率（左边窗口显示：F-），再按显示键返回连续工作状态。

 连续工作状态：

　　连续工作状态可进行功率调节。在连续工作状态下按调节按键（   、   ）可以进行功率变换，其中C9功率大，C1功率小（调功率时左边窗口Cn闪烁，选好功率档位后按“方式”键进行确认，窗口闪烁停止，此状态记忆保存）。

脉冲工作状态：

　　在连续工作状态下按方式键进入脉冲工作状态。以当前连续工作状态为C5功率档为例，脉冲工作方式描述为：在C5功率档工作5秒，然后有一个2秒钟的大功率脉冲，2秒钟后再返回C5档功率工作5秒，依次循环。

    连续工作状态设有2档（H1、H2），H2档比H1档脉冲电流工作时间稍长。在脉冲工作状态下按调节按键，可以进行档位变换（左窗口Hn闪烁，选好档位后按方式键确认，窗口闪烁停止）。在Hn不闪烁的时候按方式键，返回到连续工作状态。

 其它注意事项：

　　1 超声波谐振电源工作输入电压为交流220V。超声波功率输出由机箱后面板接线盒引出线。其中棕（红）色为“+”极，兰（黑）色为“-”极。接线时要注意电压极性，不准接错线。

　　2 网架没有负载即网架没有绷网的时候，请勿打开超声波电源。否则，容易造成电源过流和网架及振荡器的损坏。

　　3 在正常情况下，振荡器如果没有故障，一般不要随便从网架上拆卸。振荡器航空插头已用密封胶上紧，一般情况下也勿拆卸。

　　3 在机器开动前检查振荡器与连接线插头的螺母是否上紧，振荡器与网架是否上紧。在使用过程中，注意机箱与振荡器间连接线的保护，连接线及振荡器插座要注意防潮，连接插头及插座不准进水。

　　4 每套超声波包括一台谐振电源，一个振荡器，一个网架。三者请编号配套使用效果更佳，勿与其它超声波混淆。
