产品介绍
概述：

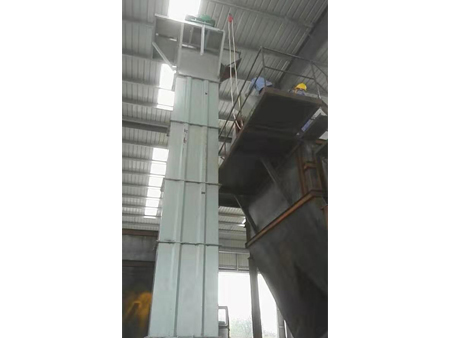

TD、D型斗式提升机适用于垂直输送粉状、粒状、及小块状的磨琢性较小的散状物料，如粮食、煤、水泥、碎矿石等，提升高度***高40m，其特点为：结构简单，运行平稳，挖取式装料，离心式卸料，物料温度不超过60℃。TD型按JB3926-85《垂直斗式提升机》标准设计制造，与传统D型斗提机相比，输送效率高，料斗形式多，应优先选用。
技术参数:
型号
TD160
TD250
TD315
TD400
料斗形式
Q
H
Zd
Sd
Q
H
Zd
Sd
Q
H
Zd
Sd
Q
H
Zd
Sd
输送量(m3/h)
5.4
9.6
9.6
16
12
22
23
35
17
30
25
40
24
46
41
66
斗宽(mm)
160
250
315
400
斗容(L)
0.5
0.9
1.2
1.9
1.3
2.2
3.0
4.6
2
3.6
3.8
5.8
3.1
5.6
5.9
9.4
斗距(mm)
280
350
360
450
400
500
480
560
带宽(mm)
200
300
400
500
斗速(m/s)
1.4
1.6
1.6
1.8
物料***大块(mm)
25
35
45
55
型号
TD500
TD630
D160
D250
D350
D450
料斗形式
Q
H
Zd
Sd
H
Zd
Sd
Q
S
Q
S
Q
S
Q
S
输送量(m3/h)
38
70
58
92
85
89
142
4.7
8
18
22
25
42
50
72
斗宽(mm)
500
630
160
250
350
450
斗容(L)
4.8
9
9.3
15
14
14.6
23.5
0.65
1.1
2.6
3.2
7
7.8
14.5
15
斗距(mm)
500
625
710
300
400
500
640
带宽(mm)
600
700
200
300
400
500
斗速(m/s)
1.8
2
1
1.25
1.25
1.25
物料***大块(mm)
60
70
25
35
45
55
注：
1、表中斗容为计算斗容，输送量按填充系数0.6计算得出。
2、斗提机料斗用途：
浅料斗：输送潮湿、易结块、难抛出的物料，如湿沙、湿煤等。
深料斗：输送干燥的、松散的、易抛出的物料，如水泥、煤块、碎石等。
提升机的使用与维护:
本机在工作过程中应有固定人员看管。看管人员具有一般技术常识及对本机性能熟悉者。
本机的使用（所输送物料的特性、工作条件、输送量等）应严格遵守本说明书的规定。
使用单位对本机应制订《设备维护、检修安全操作规程》交看管人员遵守。看管人员有交制度，认真检查提升机各部工作情况。
应有固定的给料装置向机内均匀给料。给料装置的给料能力应在本说明书“提升机主要技术规范”所列的输送量范围内，不得给料过多而使下部区段被输送物料阻塞。
在工作时，所有门完全关闭。在上、下部区段及经常打开的检视门处应安设适当的照明设备。工作过程中发生故障，立即停止运转，消除故障。如有不宜立即消除的缺陷，但对工作又无过大的影响，应作记载待检修时消除。
看管人员应经常检查各部分的工作情况，但禁止在运转时对本机的运动部分进行清扫和修理。
下部区段的螺旋拉紧装置应调整适宜，保持胶带具有正常工作的张力。看管人员应经常观察料斗胶带的工作情况，损坏的料斗应拆除。
看管人员看管本机主要在于观察其工作状态、清扫、润滑以及检查调整等零星工作。
本机在空载下起动，卸料完毕后停车。
