产品介绍
概述:

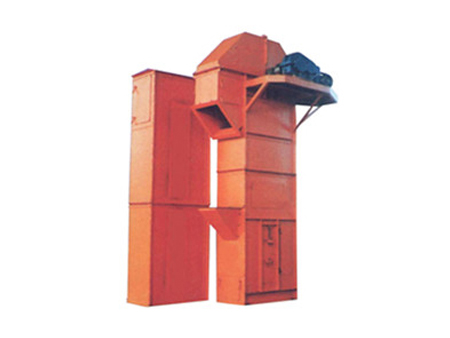

TH、HL型环链斗式提升机适用于垂直输送磨琢性较大的粉状、粒状、及小块状物料，如粮食、煤、水泥、碎矿石等，输送高度***高40m，其特点为：结构简单、运行平稳，掏取式装料，混合式或重力卸料，轮缘采用组合链轮，更换方便，链轮轮缘经特殊处理寿命长，下部如采用重力自动张紧装置，能保持恒定的张力，避免打滑或脱链，同时在料斗遇阻时，有一定的容让性能够有效地保护运动部件，物料温度不超过250 ℃。TH型按JB3926－85《垂直斗式提升机》标准设计制造，应优先运用，除连接尺寸外，HL斗式提升机的链条、链轮、张紧装置与TH型相同。
技术参数：
型号
HL300
HL400
TH315
TH400
TH500
TH630
TH800
TH1000
料斗形式
Q
S
Q
S
Zh
Sh
Zh
Sh
Zh
Sh
Zh
Sh
Zh
Sh
Zh
Sh
输送量(m3/h)
24
28
45
47
21
36
36
56
45
70
68
110
87
141
141
220
斗宽(mm)
300
400
315
400
500
630
800
1000
斗容(L)
4.4
5.2
10
10.5
3.75
6
5.9
9.5
9.3
15
14.6
23.6
23.3
37.5
37.6
58
斗距(mm)
500
600
500
600
688
688
920
920
链条规格
φ18×50
φ18×50
φ18×50
φ18×50
φ22×86
φ22×86
φ26×92
φ26×92
链轮节径(mm)
630
630
630
710
800
900
1000
1250
斗速(m/s)
1.4
1.4
1.4
1.4
1.5
1.5
1.6
1.6
物料***大块(mm)
40
50
45
55
65
75
85
100
注：
1、表中斗容为计算斗容，输送量按填充系数0.6计算得出。
2、TH型斗提机料斗用途：
Zh－中深斗：输送湿粘性物料，如糖、湿细沙等。
Sh－深斗：输送重的粉状至小块状物料，如水泥、砂、煤等。
3、HL型斗提机料斗用途：
Q－浅圆底料斗：输送潮湿、易结块、难抛出的物料，如湿沙、湿煤等。
S－深圆底料斗：输送干燥的、松散的、易抛出的物料，如水泥、煤块、碎石等。
4、张紧力计算
G＝40＋0.232Q·H
式中：Q－输送量（t/h） H－提知高度（mm） G－张紧力（kg）
