产品介绍

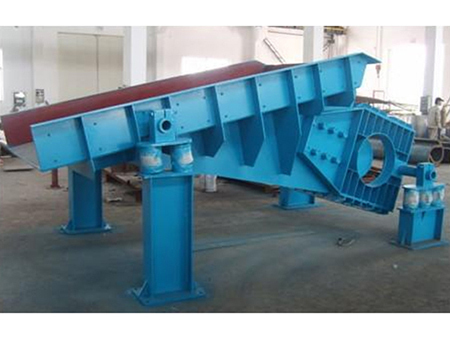

XZG型双质体振动给料机的结构：
（1）XZG型振动给料机结构紧凑简单：由四部分组成，
A、吊挂减振装置：（或座式隔振装置）是承受给料机上全部负荷的部件，其中装有可调节吊杆长短的调节装置，还装有为了减少运力负荷基础产生过大冲击力的螺旋弹簧。
B、激振器：（如图）是本机有核心，它由振动电机，平衡架、橡胶剪切弹簧和上下压板组成，激振部通过螺栓与槽体连接。
C、振动槽体：是由钢板配焊框形加筋板制成，即减轻了重量，又有足够的弹度和一定的使用寿命。
D、闸门漏斗：储料仓到振动给料机中间联结的机构，闸门可起到封闭料仓作用以备设备维修时使用，闸门可为电动、电液、手动式等。
XZG型双质体振动给料机工作原理：
XZG □——型号
“橡”胶弹簧“振”动“给”料机
主振弹簧采用橡胶剪切弹簧，其弹簧上下钢板分别与平衡体和上下压板联接。当电机偏心给力时把力传到主振剪切弹簧，在由主振弹簧剪切给力与压板通过左右侧板给槽体，使给料机在近共振情况下振动，由于弹性给力所需功率小，激振力也小，弹力小、振幅大，使给料机延长寿命，能充分把物料抛起，实现大的给料量。
型号
槽形尺寸
（宽×长×高） mm生产率（t / h）
***大块度mm
振频
（r /min振 幅
mm电 压
（V）功 率
kw重 量
kg水 平
-10°
XZG1
200×600×100
5
10
50
1000
2
220-380
0.2
80
XZG2
300×800×120
10
20
50
1000
2.5
220-380
0.2
160
XZG3
400×900×150
20
50
70
1000
2.5
220-380
0.2
220
XZG4
500×1100×200
50
100
100
1000
3
380-660
0.45
380
XZG5
700×1200×250
100
150
150
1000
3
380-660
0.75
700
XZG6
900×1600×250
150
250
200
1000
3.5
380-660
1.52
1320
XZG7
1100×1800×250
250
400
250
1000
3.5
380-660
2.4
1980
XZG8
1300×2200×300
400
600
300
1000
4
380-660
3.7
3200
XZG9
1500×2400×300
600
850
350
1000
4
380-660
5.5
3960
XZG10
1800×2500×375
750
1100
500
1000
5
380-660
7.5
6600
XZG11
2000×2800×375
1100
1500
500
1000
5
380-660
10
8120
XZG型双质体振动给料机主要特点：
a、该机型给料时可满足长期连续或间断运行要求（电机选用连续工作制或间断工作制），该机所需激振力小、冲击小、运行平稳、振幅稳定、启动快、停车迅速、维修工作量小。
b、设备所需电机容量小，电能消耗小，长期使用电机不易烧坏，操作方便。
c、设备结构紧凑，能达到合理的密封，给料时无漏料、洒料现象，封闭后粉尘极少。
d、设备噪声低。
e、激振器整体性好，无任何外接联配件，无质对轴承，连接槽体。
f、可选择普通、防爆、380V、660V振动电机与变频器配套达到远程集控，便于现代化管理。
