产品介绍

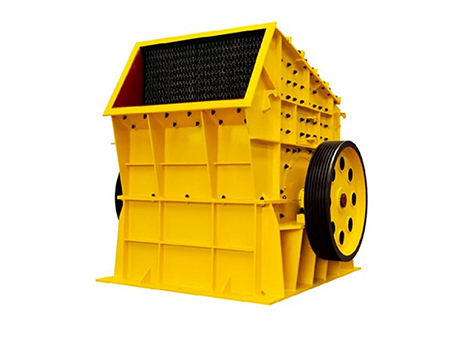

PCH破碎机使用说明：
锤式破碎机主要用于粉碎石灰石、铝矿石、页岩、石膏、煤炭等物料。它具有生产效率高，坚固耐用，结构紧凑等特点，是一种较为理想的粉碎设备，深受用户的好评。
PCH破碎机设备结构：
该机是由传动部分、机体部分和传锤部分组成。
1、传动部分
由Y280S-4电动机、C型三角带、电机轮、被动轮组成。
2、机体部分
电机壳进料口、衬板、 箅底、轴承座等组成。
3、转锤部分
由主轴、固定板、销轴、机锤等组成。
PCH破碎机工作原理：
由电动机经由三角带传动主轴，高速旋转，原料经由进料口进入机壳内，遇到高速旋转的机锤,把物体击碎,达到需要的粒度后,经由箅底漏出机壳。
PCH破碎机主要技术参数：
生产能力 25~30t/h
转子直径 800mm
转子长度 800mm
进料粒度≤200mm
出料粒度＜10mm
配用动力 Y280S-4 75KW
设备质量 3.5T
外形尺寸 1020×1540×1500mm
使用V型带 C型4500 mm 6根
PCH破碎机破碎机的操作:
开车前的准备：
A、开车前应详细检查主轴承和其它传动部分的油量，应加够润滑油。
B、检查各部位的联结螺丝是否有松动和断裂的现象。
C、检查机体内和各传动部件是否有障碍物。
D、检查传动装置和电动机是否正常，如皮带有无断裂和起层，电动机的接线盒和接地装置是否连接牢固，传动机构的防护装置是否完整无损。
E、只有在上述各部位的检查均属正常后，才能给出开车信号，然后，按顺序启动设备。
运转中的检查和操作：
在破碎机的正常运转中，如遇突然停车，在未查明原因前，不能强行起动设备，原因后，要把破碎机内物料清理出来以后，才能按顺序开车。
注意：破碎机运转中声音是否正常，当出现锤头与箅条敲击，磨擦等不正常声音时应及时处理，停机进行检查。在破碎机停车后，还应检查锤头，衬板，出料箅条的磨损情况。
PCH破碎机的维修:
对设备的维护保养是延长其寿命、发挥其大作用的重要环节。设备的维护保养，一般包括清扫设备，检查，紧固螺丝、保持良好的润滑。通常采用的润滑材料润滑脂和润滑油两种，以保证设备正常运转。使用设备的人员，坚持作到“三好”(用好、管好、修好)“四会”{会使用、会保养、会检查、会排除故障}“四无”(无积灰、无杂物、无油污、无松动)这样，就可以保证设备的正常运转，发挥大的技术效能。
易损件:
A、箅底
B、衬板
C、锤头
D、三角带
技术参数：
重型
型号
转子
直径*长度
mm进料口尺寸
(mm)进料粒度
(mm)生产能力
(t/h)电机功率
(kw)重量
(t)外形尺寸
L*W*H
(mm)PCZ1308
1310*790
850*800
Max.600
100-160
132
11.2
2818*2100*2390
PCZ1510
1500*950
1000*900
Max.700
160-210
132*2
17.1
3260*3702*2750
PCZ1512
1500*1160
1210*900
Max.750
250-320
160*2
18.9
3260*2580*2750
PCZ1615
1650*1452
1500*1200
Max.1000
360-420
200*2
28
3456*2915*3185
PCZ1620
1660*1900
2000*1300
Max.1200
500-800
315*2
46
3500*3100*3200
标准型
型号
转子
直径*长度
mm进料口尺寸
(mm)进料粒度
(mm)生产能力
(t/h)电机功率
(kw)重量
(t)外形尺寸
L*W*H
(mm)PC-0706
700*570
618*510
Max.400
50-70
75
3.2
1950*1340*1480
PC-0808
800*750
780*610
Max.500
80-100
132
5.3
2280*1790*1670
PC-0910
900*1000
1070*750
Max.600
150-200
110*2
9.8
2600*2200*1940
PC-1012
1000*1180
1255*810
Max.650
250-300
132*2
13.2
2800*2310*2210
PC-12130
1200*1280
1350*900
Max.750
300-350
160*2
17.1
2970*2580*2510
