鳞板式输送机

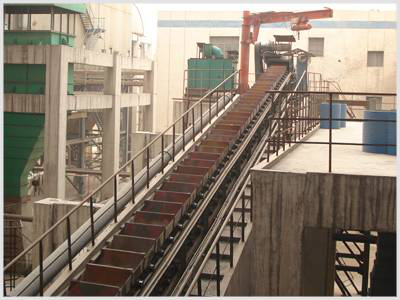

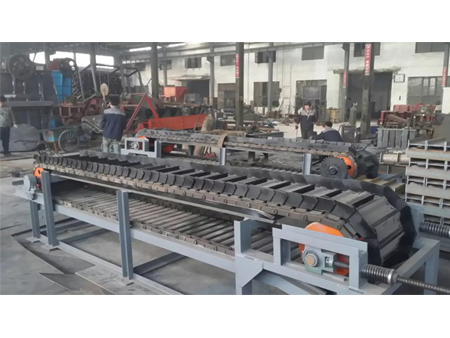

一． HB型链板输送机

概述

HB型鳞板输送机在冶金、煤炭、化工、电力、机械制造及国民经济的其他工业部门中均得到了广泛的应用。沿水平或不大于45°倾角的直线或弧线线路，输送堆积密度在2500kg/m³以下，温度低于700C°的块状和颗粒状松散物料，也可以输送重量不超过400kg成件物品；输送距离≤30m时，可采用环链用板链作牵引件，输送距离＞30m时，为防止滑动，需采用板链作牵引件，在输送距离30m～50m范围内。

       按照输送物料的堆积密度和物体重量，输送机分为轻型和中型两个系列：

       轻型系列：输送物料的堆积密度在1200kg/m³以下，单件物重不超过150kg；

       中型系列：输送物料的堆积密度在1200kg/m³-2500kg/ m³之间，单件物重不超过400kg；

选型参数

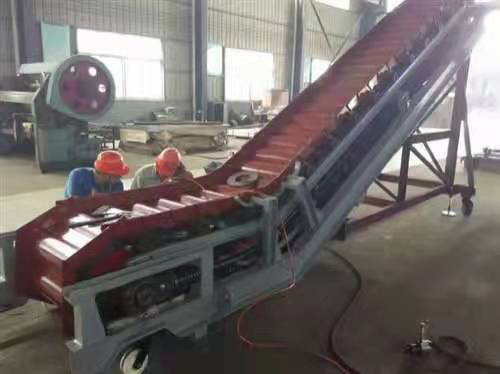

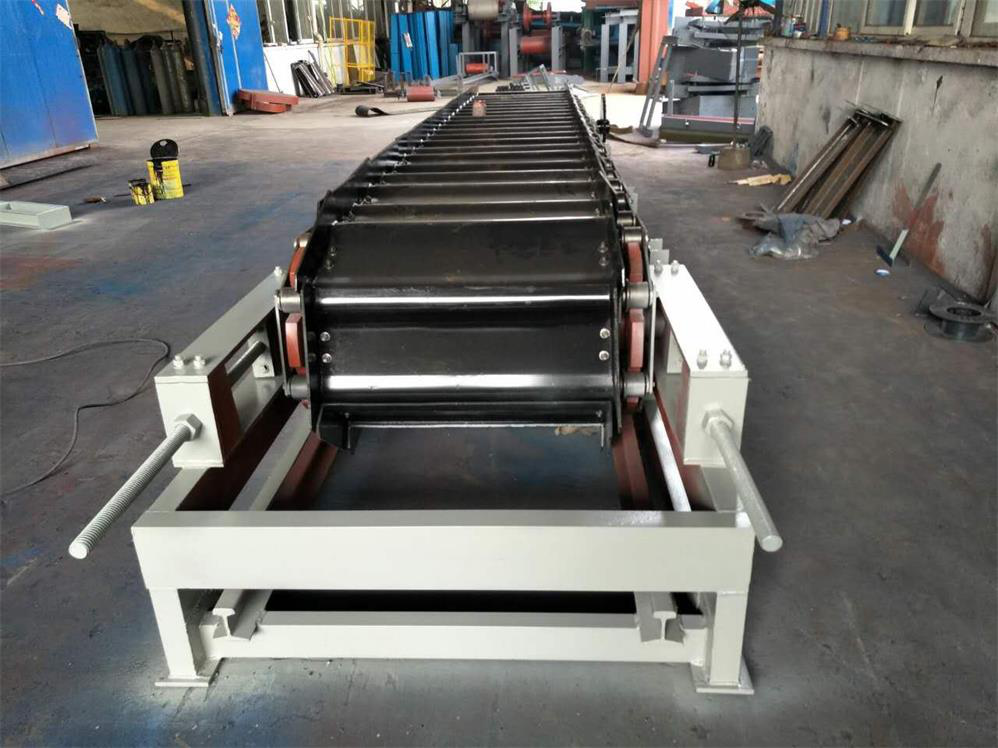

二．BL型链板机

概述

BL型链板式输送机是一种固定输送设备，该系列链板式输送机有如下特点：1、适应性强，本机适用于不带粘性的散状物料及粒状、块状物料的输送，尤其适用于块状较大，且具有锋利棱角，灼热的(如水泥熟料等)物料的输送，而且在输送过程中可同时完成冷却、清洗等工艺过程;

2、整机装置紧凑、安装、调试、维修方便;

3、链板式输送机结构合理、刚性好，耐冲击性强;

4、BL链板式输送机牵引连采用板式链条，运行阻力低;

5、BL链板式输送机倾角大可达65°;

6、输送距离≤30m时，可采用环链及板链作牵引件，输送距离>30m时，为防止滑动，需采用板链作牵引件。

三．LD链斗输送机

概述

LD系列链斗输送机是以沿轨道运行的料斗来水平或倾斜输送物料的设备，广泛应用于电站、矿山、煤炭等行业的各种松散物料的输送，如锅炉灰渣、水泥熟料、矿渣、焦炭、碎石等，特别是一些温度高、容重大、块度大、具有锋利锐角和磨琢性强的物料。由于链斗式输送机具有布置灵活、输送能力大、使用寿命长、维护量小、运行成本低、输送角度大等优点而深受广大用户欢迎。

与同类设备相比，LD系列链斗输送机的突出优点是：

1.牵引链条采用链条厂家生产的双排重型板式链，运行稳定可靠，使用寿命长;

2.机尾采用弹簧螺旋张紧装置，可使牵引链条的张紧力自动调整，特别适合远距离、重载荷的输送机;

3.工艺布置灵活，可架高、地面或地坑布置，可水平或斜升安装，也可水平加斜升安装;

4.背负驱动机构，结构紧凑，安装方便。

布置形式

1、链斗式输送机的布置形式见图。

2、选择和确定输送机的布置时应考虑以下问题：

2.1 在满足工艺要求的前提下，应尽量选择简单的布置形式;

2.2 LD型链斗输送机单机长度不宜超过80m;

2.3 斜升输送时，斜升角度不宜超过60°。

技术参数

料斗宽度B有350、450、630、800、1000五个规格，根据不同的运行场合及环境要求，链斗输送机分敞开型、半封闭型和全封闭型三种。

用户可根据附表中的参数选择机型，并提出具体的布置形式及尺寸、出力、物料参数和其他要求。

1、头部 2、动力驱动链轮组 3、运载组件 4、倾斜中间支部 5、上道轨 6、下道轨 7、尾部链轮组 8、尾架 9、丝杠拉紧装置
